ZSPD400X: 低功耗多模态光电传感解决方案
产品概述
ZSPD400X系列是专为智能可穿戴设备设计的完整PPG传感解决方案，10uA级低功耗，实现电池供电可穿戴设备的全天监测续航，同时具备良好的环境光抑制能力。平台化的硬件选择覆盖从独立芯片到集成光学模组，并辅以核心算法与参考设计，旨在助力打造长效、精准的监测产品。
核心价值
低PPG功耗
10uA级低功耗，实现电池供电可穿戴设备的全天监测续航。
环境光抑制
60dB硬件级自动消除。
高精度双模ADC
支持低功耗16位与高性能24位输出模式，灵活平衡功耗与精度。
平台化解决方案

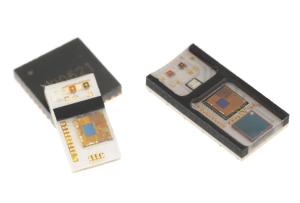

提供从独立AFE芯片到全集成SiP模组的灵活选择。较小封装尺寸
提供易于生产的QFN封装。
高级程度AFE
集成ADC、LED驱动与FIFO，简化系统设计。
关键参数
| 参数 | 典型值 |
|---|---|
| 系统功耗 (@25mA LED) | 10 µA |
| 环境光抑制比 | 60dB |
| ADC分辨率 | 至高 24 Bits |
| LED驱动路数 | 3 路 |
| LED驱动能力 | 至高 240mA/路 |
技术概览
- 3路独立LED驱动器，每路至高240mA驱动电流。
- 4个可独立编程的测量时隙，实现多参数同步 。
- 支持2路差分或至高4路单端光电输入 。
- 继承独特的低成本心电(ECG)监测电路
- 提供I²C通讯接口，所有关键参数均可软件配置 。
- 128字节FIFO缓存，降低MCU唤醒频率。
- -40℃至85℃宽工作温度范围 。
应用领域
 | 智能手环: 为智能手环提供长续航、高精度的全天候心率、HRV监测核心 |  | 智能戒指: 凭借低功耗与WLCSP封装，致力于成为全天候精纯检测的理想选择 |
 | 运动心率耳机: 在耳机内置入高精度PPG模块，实现运动中精确的、抗干扰的心率追踪 |  | 血氧仪: 高集成度模组版本可直接用于指夹式或腕带式血氧仪 |
