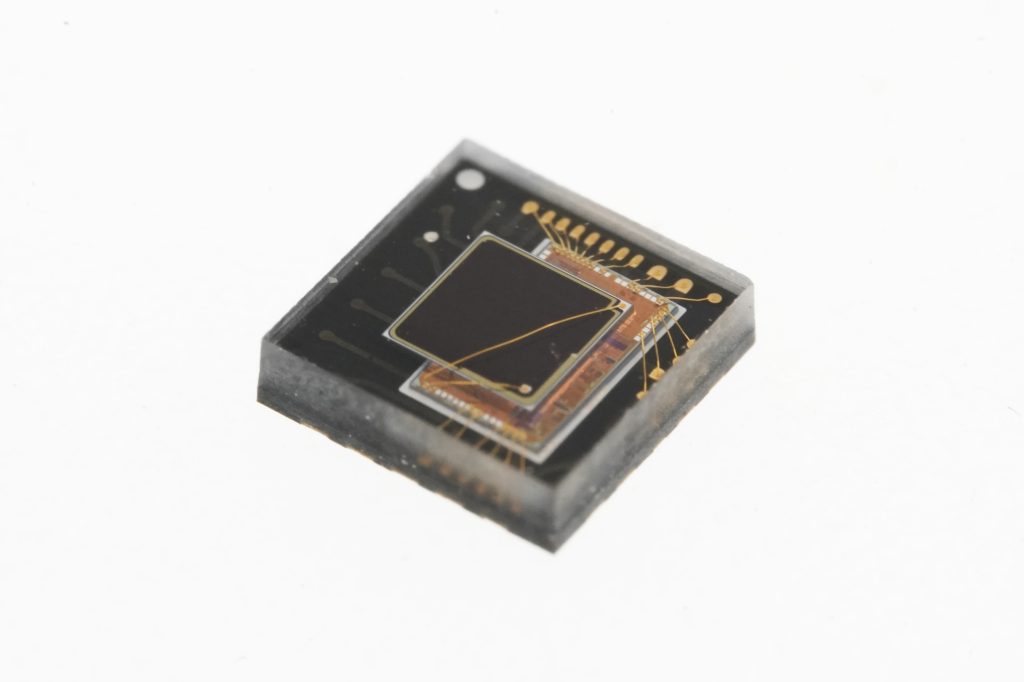

ZSBM800X: ECG与多通道PPG二合一测量平台
产品概述
ZSBM800X系列，双传感平台。专为可穿戴设备而设计。满足多模态、高精度健康体征监测需求。单芯片集成独立ECG引擎，并搭载四路并行PPG处理架构。 延续泽声科技的低功耗基因，PPG监测功耗低至10µA级别。提供从先进硬件到先进智能算法的一站式解决方案。帮助客户应对严苛的设计挑战，打造具备竞争力的下一代产品。
核心价值
低PPG功耗
10µA系统级功耗 ，为全天候监测提供极致续航。ECG性能
具备112dB高信噪比与50GΩ高入阻抗
并行PPG架构
4路差分/8路单端输入，支持多位置传感与复杂算法。功能集成
内置右腿驱动(RLD)、脱落检测与1024字节大容量FIFO。
环境光抑制
60dB硬件级自动消除，无惧户外复杂光线挑战。
平台化解决方案
内提供从独立AFE到全集成SiP模组的灵活选择。关键参数
| 参数 | 典型值 |
|---|---|
| ECG 信噪比（SNR） | 112 dB |
| ECG输入阻抗 | 50Ω |
| ECG查分输入范围 | ±500mA |
| PPG系统功耗 | 10 µA (@25Hz) |
| PPG 等效输入噪声 | 4.5 nA rms（等效值） |
| PPG采样率 | 至高16k Hz |
| ADC 分辨率 | 至高 24 Bits |
技术概览
- 符合YY 9706.247-2021 / IEC 60601-2-47:2012标准
- 集成交流与直流电极脱落检测(Lead-Off Detection)功能
- 提供4个可独立编程的测量时隙，实现多参数同步测量
- 支持两电极与三电极ECG配置，内置RLD反馈环路
- 提供SPI与I²C两种主流通讯接口，便于系统集成
- 内置12路可编程恒流LED驱动器，支持高达240mA的驱动电流
- 拥有-40℃至85℃的宽工作温度范围，确保产品可靠性
应用领域
 | 高端智能手表: 集成PPG与ECG，实现房颤筛查与专业运动追踪。 |  | 智能戒指： 以高集成度和智能封装，在指间方寸间实现高精度PPG心率血氧监测 |
 | PTT无袖带血压测量: 同步采集ECG与PPG信号，为血压趋势分析提供高质量原始数据 |  | 专业运动监测: 利用4路并行PPG，实现更精准的抗运动干扰与肌氧监测。 |
